CHINT Phase Failure Relay XJ3-D AC380V
Original price was: Rp599,999.00.Rp401,999.00Current price is: Rp401,999.00.
In StockXJ3 Series
Phase Failure Relay
Fungsi Utama :
- Relay proteksi fasa (hilang fasa, urutan fasa, fasa tidak seimbang)
- Overvoltage dan Undervoltage dengan delay waktu yang dapat disetel.
Tipe – Rated Voltage – Nama Item – SKU
D – AC220V – XJ3-D AC380V – 284003
Description
~ DISTRIBUTOR barang Electrical BERKUALITAS ~
Kualitas barang sangat kami perhatikan untuk kepuasan pelanggan.
Pengiriman barang senin – sabtu pesanan yang masuk sudah terverifikasi sebelum jam 14.00 siang akan di kirimkan di hari yang sama.
Pengiriman Barang dan Resi kurang lebih 1-2 hari kerja.
Garansi Barang (Dengan syarat bukan Kelalaian Pelanggan).
Hari Minggu dan tanggal merah LIBUR.
Segala macam kritik dan saran dari pelanggan kita sambut dengan baik (Dengan syarat Sopan).
Informasi lebih lanjut silahkan beri PESAN kepada kami. Terima Kasih Banyak ^^
~KEPUASAN PELANGGAN ADALAH KEUTAMAAN UNTUK KAMI~
You must be logged in to post a review.
Related Products
-

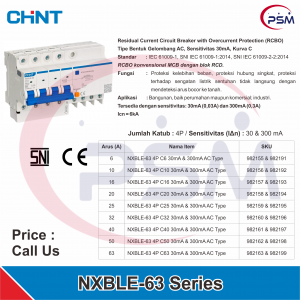

NXBLE-63 Series
Residual Current Circuit Breaker with Overcurrent Protection (RCBO)
Tipe Bentuk Gelombang AC, Sensitivitas 30mA&300mA, Kurva C
Standar : IEC 61009-1, SNI IEC 61009-1:2014, SNI IEC 61009-2-2:2014
Fungsi : Proteksi kelebihan beban, proteksi hubung singkat, proteksi terhadap sengatan listrik sentuhan tidak langsung dengan mendeteksi arus bocor ke tanah.
Aplikasi : Bangunan, baik perumahan maupun komersial; industri.
Tersedia dengan sensitivitas: 30mA (0,03A) dan 300mA (0,3A)
Icn = 6kA
Spesifikasi
- Function: Combined residual current, overload, and short-circuit protection
- Standard Compliance: IEC/EN 61009-1
- Rated Current (In): 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
- Poles: 1P+N, 2P, 3P+N, 4P
- Rated Voltage (Ue): 240/415V AC
- Rated Frequency: 50/60Hz
- Tripping Characteristics: B and C curves
- Rated Residual Operating Current (IΔn): 30mA, 100mA, 300mA
- Rated Short-circuit Breaking Capacity (Icn): 6kA
- Rated Insulation Voltage (Ui): 500V
- Rated Impulse Withstand Voltage (Uimp): 6kV (1.2/50μs)
- Dielectric Test Voltage: 2kV for 1 minute
- Operating Temperature: −25°C to +70°C
- Storage Temperature: −40°C to +70°C
- Mechanical Life: ≥20,000 operations
- Electrical Life: ≥4,000 operations
- Protection Degree: IP20
- Mounting: DIN rail EN 60715 (35mm), with fast clip design
- Terminal Capacity:
- Cable: 25mm² (AWG 18–3)
- Busbar: 10mm² (AWG 18–8)
- Tightening Torque: 2 N·m (17.7 in-lbs)
- Applicable Systems: TN and IT low-voltage networks
- Accessories Compatibility: XF9, XF9J, SHT-X1, UVT-X1, OUVT-X1, SMG-WL1SR
Varian Produk dan Harga NXBLE-63 Series (4P / 30mA)
Arus – Nama Item – SKU – Harga
6A – NXBLE-63 4P C6 30mA AC Type – 982155 – Rp. 355.099
10A – NXBLE-63 4P C10 30mA AC Type – 982156 – Rp. 355.099
16A – NXBLE-63 4P C16 30mA AC Type – 982157 – Rp. 355.099
20A – NXBLE-63 4P C20 30mA AC Type – 982158 – Rp. 355.099
25A – NXBLE-63 4P C25 30mA AC Type – 982159 – Rp. 355.099
32A – NXBLE-63 4P C32 30mA AC Type – 982160 – Rp. 355.099
40A – NXBLE-63 4P C40 30mA AC Type – 982161 – Rp. 355.099
50A – NXBLE-63 4P C50 30mA AC Type – 982162 – Rp. 355.099
63A – NXBLE-63 4P C63 30mA AC Type – 982163 – Rp. 355.099Varian Produk dan Harga NXBLE-63 Series (4P / 300mA)
Arus – Nama Item – SKU – Harga
6A – NXBLE-63 4P C6 300mA AC Type – 982191 – Rp. 355.099
10A – NXBLE-63 4P C10 300mA AC Type – 982192 – Rp. 355.099
16A – NXBLE-63 4P C16 300mA AC Type – 982193 – Rp. 355.099
20A – NXBLE-63 4P C20 300mA AC Type – 982194 – Rp. 355.099
25A – NXBLE-63 4P C25 300mA AC Type – 982195 – Rp. 355.099
32A – NXBLE-63 4P C32 300mA AC Type – 982196 – Rp. 355.099
40A – NXBLE-63 4P C40 300mA AC Type – 982197 – Rp. 355.099
50A – NXBLE-63 4P C50 300mA AC Type – 982198 – Rp. 355.099
63A – NXBLE-63 4P C63 300mA AC Type – 982199 – Rp. 355.099 -

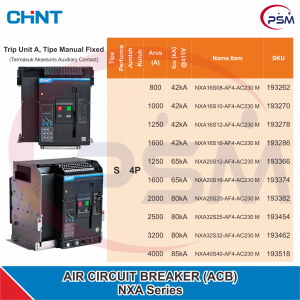

NXA Series
Air Circuit Breaker (ACB)
Standar : IEC 60947-2
Fungsi : Memberikan proteksi menyeluruh (LSIG : Long Time, Short Time, Instantaneous, Ground Fault) terhadap beban lebih (overload), hubungan singkat (short circuit), dan arus bumi (ground fault) pada sistem distribusi tenaga listrik berkapasitas besar.
Dilengkapi dengan trip unit elektronik yang dapat diatur (adjustable) untuk fleksibilitas pengaturan proteksi yang presisi.Aplikasi : Digunakan sebagai pemutus daya utama (main breaker) pada panel distribusi tegangan rendah di industri besar, gedung bertingkat, pusat data, rumah sakit, pabrik, dan infrastruktur kritikal yang membutuhkan keandalan tinggi.
Fitur Utama :
- Tersedia dalam tipe Fixed dan Draw-out untuk fleksibilitas instalasi dan perawatan.
- Pilihan Trip Unit A (Standar) dan H (Communication), dengan tipe H menawarkan akurasi proteksi lebih tinggi, fungsi monitoring & komunikasi digital.
- Icu = Ics 100%, memastikan kemampuan pemutusan penuh tanpa penurunan kapasitas.
- Tipe Motorized : Termasuk aksesoris Auxiliary Contact, UVT, Shunt Trip, Motor Closing Coil.
- Tipe Manual : Termasuk aksesoris Auxiliary Contact
Trip Unit A (Advance Standar Trip Unit)
- Menyediakan proteksi dasar LSIG (Long Time, Short Time, Instantaneous, Ground Fault)
- Setting arus dan waktu proteksi dapat diatur (adjustable)
- Cocok untuk aplikasi umum dengan kebutuhan proteksi menyeluruh namun sederhana.
Spesifikasi
- Frame Sizes: 1600A, 2000A, 3200A, 4000A, 6300A
- Rated Operational Voltage (Ue): 380/400/415V, 440/525V, 690V
- Poles: 3P & 4P options
- Installation Types: Fixed & draw-out type
- Breaking Capacities: N, S, H series (high breaking capacity)
- Protection Functions: Overload, short-circuit (short delay & instantaneous), ground fault, neutral line protection
- Advanced Protection: Voltage imbalance, over/under-voltage, frequency protection, phase sequence & reverse power protection
- Environmental Tolerance: Operating temp -5°C to +40°C (up to -45°C~+70°C for special types), storage -45°C to +70°C
- IP Rating: Front IP20, other sides IP00
- Compliance: IEC/EN 60947-2, EMC Annex F (guaranteed no false tripping)
- Measurement & Monitoring: RMS current/voltage, power factor, THD, harmonic analysis, energy metering
Varian Produk dan Harga NXA Series Trip Unit A, Tipe Manual Fixed Performa : S / 4P
Arus – Icu (kA) @415V – Nama Item – SKU – Harga
800A – 42kA – NXA16S08-AF4-AC230 M – 193262 – Rp. 21.854.059
1000A – 42kA – NXA16S10-AF4-AC230 M – 193270 – Rp. 21.930.439
1250A – 42kA – NXA16S12-AF4-AC230 M – 193278 – Rp. 22.007.489
1600A – 42kA – NXA16S16-AF4-AC230 M – 193286 – Rp. 22.083.869
1250A – 65kA – NXA20S12-AF4-AC230 M – 193366 – Rp. 26.684.759
1600A – 65kA – NXA20S16-AF4-AC230 M – 193374 – Rp. 27.604.669
2000A – 65kA – NXA20S20-AF4-AC230 M – 193382 – Rp. 28.831.439
2500A – 80kA – NXA32S25-AF4-AC230 M – 193454 – Rp. 40.947.049
3200A – 80kA – NXA32S32-AF4-AC230 M – 193462 – Rp. 44.857.167
4000A – 85kA – NXA40S40-AF4-AC230 M – 193518 – Rp. 72.997.839 -

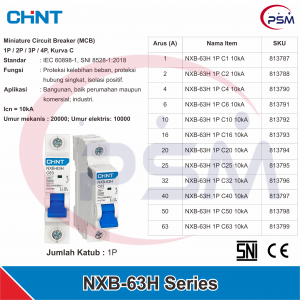

NXB-63H SERIES
Miniature Circuit Breaker (MCB)
1P / 2P / 3P / 4P, Kurva C
Standar : IEC 60898-1, SNI 8528-1:2018
Fungsi : Proteksi kelebihan beban, proteksi hubung singkat, isolasi positif.
Aplikasi : Bangunan, baik perumahan maupun komersial; industri.
Umur mekanis: 20000; Umur elektris: 10000
Icn = 10kA
Spesifikasi
- Standar yang Sesuai : IEC/EN 60898-1
- Sertifikasi : CE, SII, RoHS, Jejak Karbon
- Fungsi : Proteksi beban lebih, proteksi hubung singkat, dan isolasi positif
- Arus Terukur (In) : 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
- Tegangan Terukur (Ue) :
- 220/230/240V~ untuk 1P, 1P+N
- 380/400/415V~ untuk 2P, 3P, 3P+N, 4P
- Frekuensi Terukur : 50/60Hz
- Jumlah Kutub : 1P, 1P+N, 2P, 3P, 3P+N, 4P
- Kurva Tripping : B, C, D (pelepasan termal-magnetik)
- Kapasitas Pemutusan Hubungan Pendek Terukur (Icu) : 10kA
- Kapasitas Layanan Hubungan Pendek (Ics) : 7,5kA
- Tegangan Isolasi Terukur (Ui) : 500V
- Tegangan Tahan Impuls Terukur (Uimp) : 4kV
- Kehidupan Mekanik : 20.000 operasi
- Kehidupan Listrik : 10.000 operasi
- Konsumsi Daya (per kutub) :
- 1–10A: 3W
- 16A: 3,5W
- 20–25A: 4,5W
- 32A: 6W
- 40A: 7,5W
- 50A: 9W
- 63A: 13W
- Penurunan Suhu (referensi 30°C) :
- +10°C: 1,03×In
- +50°C: 0,91×In
- +70°C: 0,82×In
- Kapasitas Terminal : 1–25 mm² (kawat padat), 1–16 mm² (kawat fleksibel)
- Torsi Koneksi Standar : 2 N·m
- Kedalaman Pemasangan Kawat : 11 mm
- Kisaran Suhu Operasional : –35°C hingga +70°C
- Suhu Penyimpanan : –35°C hingga +85°C
- Ketinggian yang Berlaku : ≤2000m
- Pemasangan : rel DIN 35mm (TH35-7.5)
- Entri Kabel : Atas atau bawah
- Tingkat Pencemaran : Kelas II
- Tingkat Perlindungan :
- IP20 (pemasangan langsung)
- IP40 (di kotak distribusi)
- Aksesori yang kompatibel : AX-X1, AL-X1, SHT-X1, OVT-X1, UVT-X1, OUVT-X1
Varian Produk dan Harga NXB-63H Series 1P
Arus – Nama Item – SKU – Harga
1A – NXB-63H 1P C1 10kA – 813787 – Rp. 71.019
2A – NXB-63H 1P C2 10kA – 813788 – Rp. 71.019
4A – NXB-63H 1P C4 10kA – 813790 – Rp. 71.019
6A – NXB-63H 1P C6 10kA – 813791 – Rp. 71.019
10A – NXB-63H 1P C10 10kA – 813792 – Rp. 71.019
16A – NXB-63H 1P C16 10kA – 813793 – Rp. 71.019
20A – NXB-63H 1P C20 10kA – 813794 – Rp. 71.019
25A – NXB-63H 1P C25 10kA – 813795 – Rp. 71.019
32A – NXB-63H 1P C32 10kA – 813796 – Rp. 71.019
40A – NXB-63H 1P C40 10kA – 813797 – Rp. 71.019
50A – NXB-63H 1P C50 10kA – 813798 – Rp. 71.019
63A – NXB-63H 1P C63 10kA – 813799 – Rp. 71.019 -
NXBLE-125 Series
Residual Current Circuit Breaker with Overcurrent Protection (RCBO)
Tipe Bentuk Gelombang AC, Sensitivitas 30mA&300mA, Kurva C
Standar : IEC 60947-2
RCBO konvensional MCB dengan blok RCD.Fungsi : Proteksi kelebihan beban, proteksi hubung singkat, proteksi terhadap sengatan listrik sentuhan tidak langsung dengan mendeteksi arus bocor ke tanah.
Aplikasi : Bangunan, baik perumahan maupun komersial; industri.
Tersedia dengan sensitivitas: 30mA (0,03A) dan 300mA (0,3A)
Icn = 6kA
Spesifikasi
- Function: Protection against overload, short-circuit, and earth leakage faults
- Standard Compliance: IEC/EN 60947-2
- Rated Current (In): 63A, 80A, 100A, 125A
- Rated Voltage (Ue):
- 230V~ (1P+N, 2P)
- 400V~ (3P, 3P+N, 4P)
- Rated Frequency: 50/60Hz
- Number of Poles: 1P+N, 2P, 3P, 3P+N, 4P
- Tripping Characteristics:
- C Curve (5–10In)
- D Curve (10–16In)
- Rated Residual Operating Current (IΔn): 0.03A, 0.05A, 0.075A, 0.1A, 0.3A
- Type of Residual Current: AC Type
- Rated Short-Circuit Breaking Capacity (Icu): 10kA
- Rated Service Short-Circuit Capacity (Ics): 7.5kA
- Rated Impulse Withstand Voltage (Uimp): 4kV
- Rated Insulation Voltage (Ui): 500V
- Rated Residual Making and Breaking Capacity (IΔm): 1000A
- Electrical Life:
- 6,000 operations (In ≤ 100A)
- 4,000 operations (In > 100A)
- Mechanical Life: 20,000 operations
- Operating Temperature: −35°C to +70°C
- Storage Temperature: −35°C to +85°C
- Altitude: ≤2000m
- Pollution Degree: II
- Protection Degree:
- IP20 (device only)
- IP40 (when installed in distribution box)
- Terminal Connection Type: Cable or busbar connection
- Terminal Capacity: 16–50mm²
- Tightening Torque: 3.5N·m
- Mounting: DIN rail (TH35-7.5)
- Connection: Top or bottom wiring supported
- Dimensions (approx.): Height 86mm × Depth 76.5mm × Width (per pole) 18mm
- Certifications: CE, RoHS
Varian Produk dan Harga NXBLE-125 Series (3P+N / 30mA)
Arus – Nama Item – SKU – Harga
63A – NXBLE-125 3P+N C63 30mA AC Type – 820584 – Rp.569.499
80A – NXBLE-125 3P+N C80 30mA AC Type – 820586 – Rp. 569.499
100A – NXBLE-125 3P+N C100 30mA AC Type – 820588 – Rp. 569.499Varian Produk dan Harga NXBLE-125 Series (3P+N / 300mA)
Arus – Nama Item – SKU – Harga
63A – NXBLE-125 3P+N C63 300mA AC Type – 820608 – Rp. 569.499
80A – NXBLE-125 3P+N C80 300mA AC Type – 820610 – Rp. 569.499
100A – NXBLE-125 3P+N C100 300mA AC Type – 820612 – Rp. 569.499 -
NXBLE-125 Series
Residual Current Circuit Breaker with Overcurrent Protection (RCBO)
Tipe Bentuk Gelombang AC, Sensitivitas 30mA&300mA, Kurva C
Standar : IEC 60947-2
RCBO konvensional MCB dengan blok RCD.Fungsi : Proteksi kelebihan beban, proteksi hubung singkat, proteksi terhadap sengatan listrik sentuhan tidak langsung dengan mendeteksi arus bocor ke tanah.
Aplikasi : Bangunan, baik perumahan maupun komersial; industri.
Tersedia dengan sensitivitas: 30mA (0,03A) dan 300mA (0,3A)
Icn = 6kA
Spesifikasi
- Function: Protection against overload, short-circuit, and earth leakage faults
- Standard Compliance: IEC/EN 60947-2
- Rated Current (In): 63A, 80A, 100A, 125A
- Rated Voltage (Ue):
- 230V~ (1P+N, 2P)
- 400V~ (3P, 3P+N, 4P)
- Rated Frequency: 50/60Hz
- Number of Poles: 1P+N, 2P, 3P, 3P+N, 4P
- Tripping Characteristics:
- C Curve (5–10In)
- D Curve (10–16In)
- Rated Residual Operating Current (IΔn): 0.03A, 0.05A, 0.075A, 0.1A, 0.3A
- Type of Residual Current: AC Type
- Rated Short-Circuit Breaking Capacity (Icu): 10kA
- Rated Service Short-Circuit Capacity (Ics): 7.5kA
- Rated Impulse Withstand Voltage (Uimp): 4kV
- Rated Insulation Voltage (Ui): 500V
- Rated Residual Making and Breaking Capacity (IΔm): 1000A
- Electrical Life:
- 6,000 operations (In ≤ 100A)
- 4,000 operations (In > 100A)
- Mechanical Life: 20,000 operations
- Operating Temperature: −35°C to +70°C
- Storage Temperature: −35°C to +85°C
- Altitude: ≤2000m
- Pollution Degree: II
- Protection Degree:
- IP20 (device only)
- IP40 (when installed in distribution box)
- Terminal Connection Type: Cable or busbar connection
- Terminal Capacity: 16–50mm²
- Tightening Torque: 3.5N·m
- Mounting: DIN rail (TH35-7.5)
- Connection: Top or bottom wiring supported
- Dimensions (approx.): Height 86mm × Depth 76.5mm × Width (per pole) 18mm
- Certifications: CE, RoHS
Varian Produk dan Harga NXBLE-125 Series (1P+N / 30mA)
Arus – Nama Item – SKU – Harga
63A – NXBLE-125 1P+N C63 30mA AC Type – 820474 – Rp. 284.079
80A – NXBLE-125 1P+N C80 30mA AC Type – 820476 – Rp. 284.079
100A – NXBLE-125 1P+N C100 30mA AC Type – 820478 – Rp. 284.079
125A – NXBLE-125 1P+N C125 30mA AC Type – 820480 – Rp. 284.079Varian Produk dan Harga NXBLE-125 Series (1P+N / 300mA)
Arus – Nama Item – SKU – Harga
63A – NXBLE-125 1P+N C63 300mA AC Type – 820506 – Rp. 319.589
80A – NXBLE-125 1P+N C80 300mA AC Type – 820508 – Rp. 319.589
100A – NXBLE-125 1P+N C100 300mA AC Type – 820510 – Rp. 319.589
125A – NXBLE-125 1P+N C125 300mA AC Type – 820512 – Rp. 319.589 -
NMXLE Series
Molded Case Circuit Breaker – Residual Current
Standard : IEC/EN 60947-2
Fungsi :
-
- Memberikan proteksi terhadap beban lebih (overload), hubung singkat (short circuit), serta arus bocor ke tanah (earth leakage), dalam satu perangkat MCCB terintegrasi.
- Menghemat ruang panel dan menyederhanakan wiring.
- Tersedia pengaturan sensitivitas kebocoran (IΔn) dan waktu tunda (Δt) untuk koordinasi selektif; proteksi overcurrent mengikuti tipe fixed pada seri NXM.
- Dilengkapi opsi aksesori (auxiliary/shunt release dll.) untuk berbagai skenario aplikasi.
Aplikasi :
Panel distribusi tegangan rendah pada gedung komersial, industri, hotel, rumah sakit, pusat data, dan area dengan peersyaratan keselamatan personel atau risiko kebakaran lebih tinggi, sebagai mmain atau sub-main yang membutuhkan proteksi kebocoran ke tanah.Kode Residual :
A : 30/50/100mA (0.03/0.05/0.1A)
C : 100/200/300mA (0.1/0.2/0.3A)
NXMLE-125S (25kA at AC380/400/415V)
Arus (A) – Nama Item – Kode – SKU – Harga
80 – NXMLE-125S/4300B 80A – A – 440972 – Rp. 1.225.429
100 – NXMLE-125S/4300B 100A – A – 440973 – Rp. 1.225.429
125 – NXMLE-125S/4300B 125A – A – 440974 – Rp. 1.225.429
-
Reviews
There are no reviews yet.
