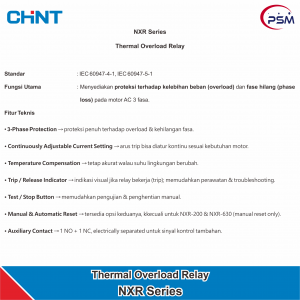

NXR Series

Thermal Overload Relay

Standar : IEC 60947‑4‑1, IEC 60947‑5‑1

Fungsi :

Menyediakan proteksi terhadap kelebihan beban (overload) dan fase hilang (phase loss) pada motor AC 3 fasa.

Fitur Teknis :

• • 3-Phase Protection → proteksi penuh terhadap overload & kehilangan fasa.
  • Continuously Adjustable Current Setting → arus trip bisa diatur kontinu sesuai kebutuhan motor.
  • Temperature Compensation → tetap akurat walau suhu lingkungan berubah.
  • Trip / Release Indicator → indikasi visual jika relay bekerja (trip); memudahkan perawatan & troubleshooting.
  • Test / Stop Button → memudahkan pengujian & penghentian manual.
  • Manual & Automatic Reset → tersedia opsi keduanya, kkecuali untuk NXR-200 & NXR-630 (manual reset only).
  • Auxiliary Contact → 1 NO + 1 NC, electrically separated untuk sinyal kontrol tambahan.

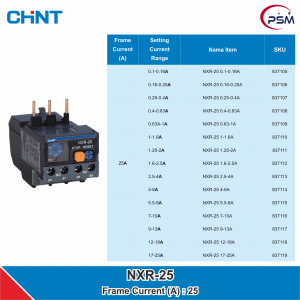

Frame Current : 25A
Cocok dipasangkan dengan kontaktor : NXC-09, 12, 18, 25, 32

Setting Current Range  –  Nama Item  –  SKU  –  Harga

0.1-0.16A   –   NXR-25 0.1-0.16A   –   837105   –   Rp. 160.799

0.16-0.25A   –  NXR-25 0.16-0.25A   –  837106   –   Rp. 160.799

0.25-0.4A   –  NXR-25 0.25-0.4A   –  837107   –   Rp. 160.799

0.4-0.63A   –  NXR-25 0.4-0.63A   –  837108   –   Rp. 160.799

0.63A-1A   –  NXR-25 0.63-1A   –  837109   –   Rp. 160.799

1-1.6A   –  NXR-25 1-1.6A   –  837110   –   Rp. 160.799

1.25-2A   –  NXR-25 1.25-2A   –  837111   –   Rp. 160.799

1.6-2.5A   –  NXR-25 1.6-2.5A   –  837112   –   Rp. 160.799

2.5-4A   –  NXR-25 2.5-4A   –  837113   –   Rp. 160.799

4-6A   –  NXR-25 4-6A   –  837114   –   Rp. 160.799

5.5-8A   –  NXR-25 5.5-8A   –  837115   –   Rp. 160.799

7-10A   –  NXR-25 7-10A   –  837116   –   Rp. 160.799

9-13A   –  NXR-25 9-13A   –  837117   –   Rp. 171.519

12-18A   –  NXR-25 12-18A   –  837118   –   Rp. 171.519

17-25A   –  NXR-25 17-25A   –  837119   –   Rp. 171.519
